Kuvaus

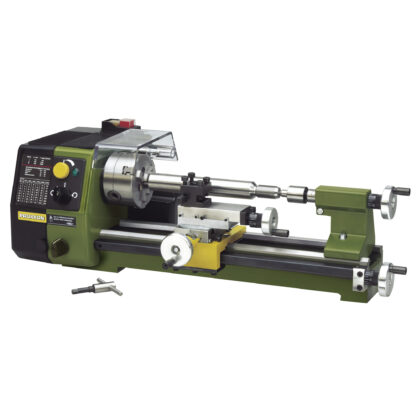

Proxxon Tarkkuussorvi PD 250/E
Järjestelmävarusteiden uusi sukupolvi. Tasosorvaukseen, pitkittäissorvaukseen, kartionsorvaukseen, kierteitykseen. Työstömateriaaleina teräs, messinki, alumiini ja muovi. Varusteena poraus- ja jyrsintälaitteen PF 230 asennuslaippa.
Konepöytä: Valurautaa, reilunkokoinen, prismajohteet. Värinätön työstö myös raskaalla kuormituksella. Takasivulla poraus- ja jyrsintälaitteen PF 230 asennuslaippa. Kannella suojattu pääkara.
Karapylkkä: Painevalualumiinia. Tarkkuuslaakerille asennettu pää- kara (pyörintätarkkuus ilman istukkaa 1/100 mm) aukeama 10,5 mm. Istukan puolinen pää 70 mm ontto osa 14 mm. MK 2-kiinnitin. Automaattisyötön kiertokytkin (0,05 tai 0,1 mm/kierros.).
Siirtopylkkä: Painevalualumiinia. Kara Ø 20 mm, liike 30 mm. Milli- metriasteikko, MK 1-kiinnitin ja keskiökärki.
Tuki: Vaunu painevalusinkkiä. Poikittais- ja yläkelkka terästä (säätö 60 tai 45 mm). Sorvaustyökalun tuki 8 x 8 mm.
Käyttölaite: Hiljainen DC-erikoismoottori ja 3-portainen hihnakäyttö, pyörimisnopeudet 300 – 900 – 3.000 1/min Lisäksi täysaaltoelektroniikalla toimiva portaaton nopeudensäätö 100 – 300 – 1.000 1/min, välityssuhteen mukaan. Pyörintä myötä- ja vastapäivään. Pääkytkin toimii hätäpysäyttimenä ja kytkimessä on vahinkokäynnistyksen esto.
Sorvausistukka: Korkealaatuinen 3-leukaistukka, DIN 6386 luokka 1 (pyörintätarkkuus 0,04 mm). Kiinnitysmitat käännettävillä leuoilla 2 – 75 mm. Sisältää sorvausistukan suojuksen ja hätäpysäyttimen.
Käsipyörät: Alumiinia, säädettävä asteikkorengas (1 jakoväli = 0,05 mm, 1 kierros = 1 mm).
Kierteensorvauslaite: Vasen- ja oikeakätinen kierre valitaan vaihtopyörillä. Tärkeimmät metristen kierteiden nousut 0,5 – 0,625 – 0,7 – 0,75 – 0,8 – 1 – 1,25 – 1,5 mm.
Muut tekniset tiedot: 220 – 240 V. 50/60 Hz. Mitat: pituus 560, leveys 270, korkeus 170 mm. Paino n. 12 kg.
