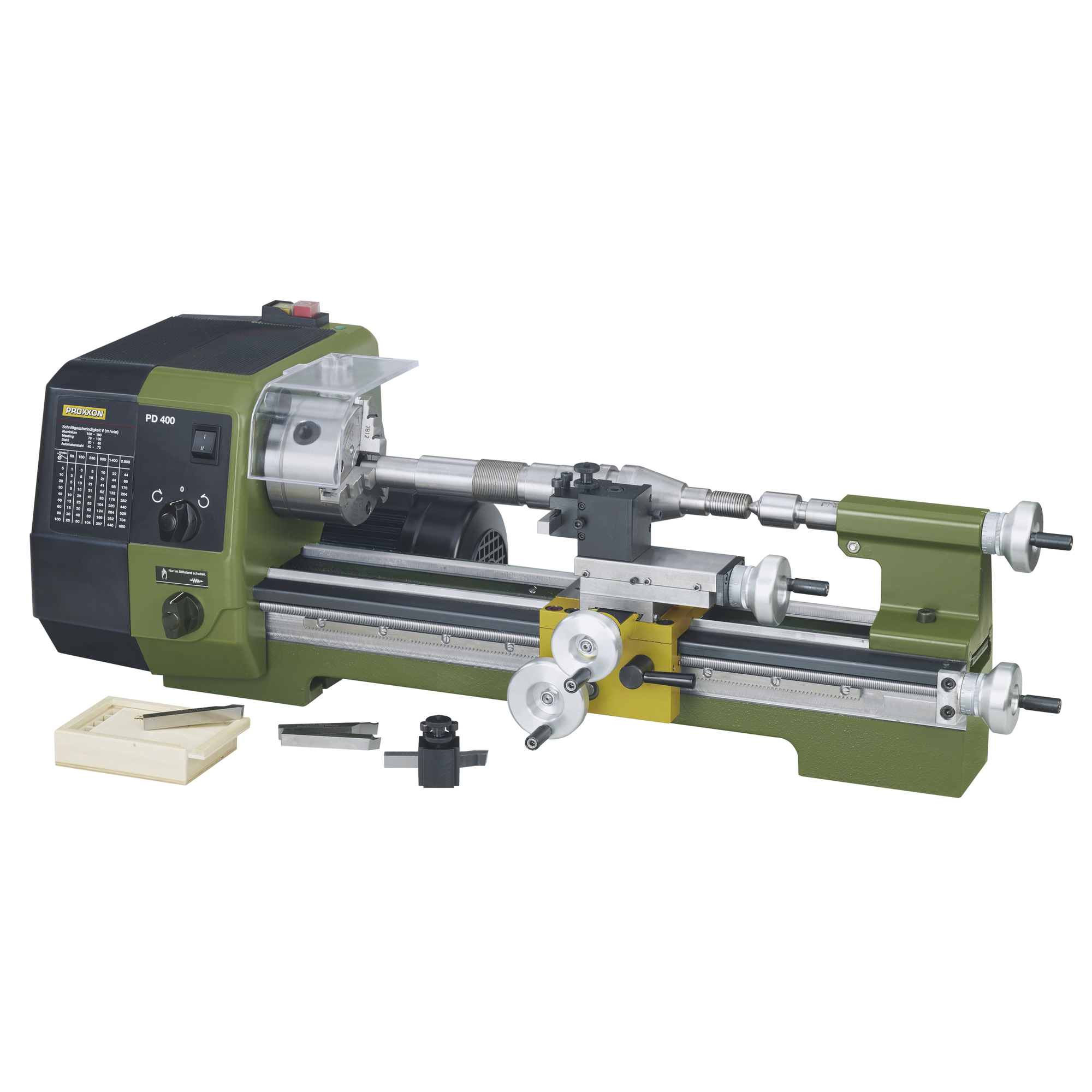

PD 400-sorvi
Järjestelmän sydän, monipuolinen ja muuntuva.
Täysin ylivertainen omassa kokoluokassaan!
Tasosorvaukseen, pitkittäissorvaukseen, kartionsorvaukseen ja avarrukseen.
Sisä- ja ulkokierteiden sekä uran jne. sorvaukseen.
Teräksen, ei-rautametallien (alumiini, messinki jne.) työstöön. Värinätön työstö myös kovalla kuormituksella.
Monipuolinen ja tarkoituksenmukainen varustevalikoima. Rungossa on jyrsitty liitinpinta (ja kierreaukot) PF 400-jyrsinlaitteen asennukseen.
- Kärkiväli 400 mm, kärkikorkeus 85 mm.
- Suurin sorvausläpimitta teräkelkan kohdalla 116 mm.
- Poikittaisrimoitettu harmaavalurautainen runko, hiottu prismajohde (erinomainen jyrsinnässä).
- Massiivinen pääkara, jossa 2 säädettävää kartiorullalaakeria, ja istukanpuolinen morsekartiokiinnitys MK 3.
- Karan aukko 20,5 mm.
- Pyörintätarkkuus ilman istukkaa 5/1000 mm.
- Tarkka 3-leukaistukka jopa Ø 100 mm kappaleiden kiinnitykseen.
- Karan 6 pyörintänopeutta säädetään hihnan paikkaa vaihtamalla, 1: 80 / 330 / 1.400 1/min, 2: 160 / 660 / 2.800 1/min. Moottorin antoteho 550 W. Kätevät säätöpyörät ja nollattavat asteikkorenkaat (2 osaa).
- Poikittaisluistille ja yläkelkalle: 1 viivaväli = 0,025 mm. 1 kierros = 1,0 mm. Takapylkälle ja johtoruuville: 1 viivaväli = 0,05 mm. 1 kierros = 1,5 mm.
- Automaattisyötön nopeudet ovat 0,07 tai 0,14 mm/kierros. Vakiovarusteena kierteensorvauslaitteet. Vasen- ja oikeakätinen kierre valitaan vaihtopyörillä 19 tärkeimmän nousun sorvaukseen (metrinen): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1,0 – 1,25 – 1,50 – 1,75 – 2,0 – 2,5 – 3,0 mm. Myös 10 – 48 tuumakierteille.
- Pyörivä keskiö ja MK 2-kiinnitteinen 10 mm hammaskehäistukka sekä B 12 sovite.
- Johtoruuvissa trapetsikierre 12 x 1,5.
- Poikittaiskelkan liike 85 mm, kääntökelkan liike 52 mm, kallistettavissa kartionsorvausta varten. Asteikko 45° saakka.
- Siirtopylkän karassa MK 2-kiinnityskartio, liike 40 mm, Ø 24 mm, asteikko.
- Laitteen mitat: n. 900 x 400 x 300 mm (P x L x K).
- Paino n. 45 kg.
- Teräkoko 10 x 10 mm.
- Huom. EI SISÄLLÄ SORVAUSTERIÄ.
